锥形弹簧设计标准
锥形弹簧可分为：
A） 等螺距截锥螺旋弹簧，螺旋线在底面上的投影为阿基米德螺旋线，有效环的螺距t相等。B） 螺旋角截锥螺旋弹簧如等螺旋角截锥螺旋弹簧，螺旋线在底面上的投影为对数螺旋，有效环的螺旋角an相等。其设计标准需要满足以下要求：
尺寸参数和允许偏差

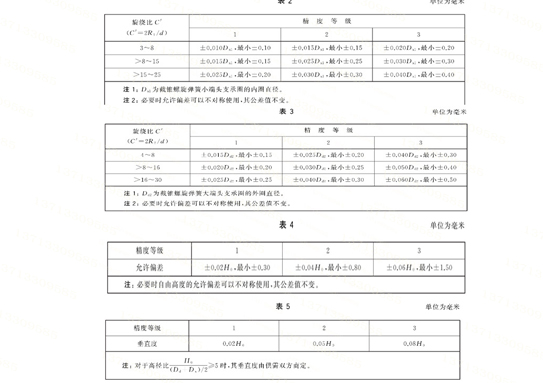

小端内径以小端R为半径，等圆0.75以上的截锥螺旋弹簧，小端支承环内径允许偏差按表2规定。以小端R为半径起点，形成阿基米德螺旋线圈的截锥螺旋弹簧，小端支承环内径允许偏差见表2。支撑环的内径尺寸根据2Rmam Murd计算。
大端外径
以大端R2为半径，截锥螺旋弹簧具有0.75或更多等圆，大端支承环外径的允许偏差如表3所示。对于以大端R为半径形成的阿基米德螺旋线圈截锥螺旋弹簧，大端支承环外径的允许偏差如表3所示。支承环外径尺寸按2R计算。
自由高度
自由高度H的允许偏差如表1所示。当锥形蝶形弹簧有负载要求时，自由高度偏差用作参考。
垂直度
对于两端面研磨或大端面研磨的截锥螺旋弹簧，锥形螺旋弹簧小端环的外圆质点线与大端支承面的垂直度如表5所示。未检查两端未经磨削的截锥螺旋弹簧的垂直度，必要时供需双方同意。
如需完整资料，可联系客服索取。
