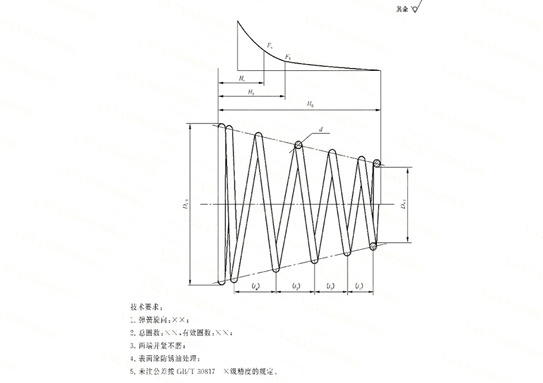

圆锥弹簧图纸设计手册

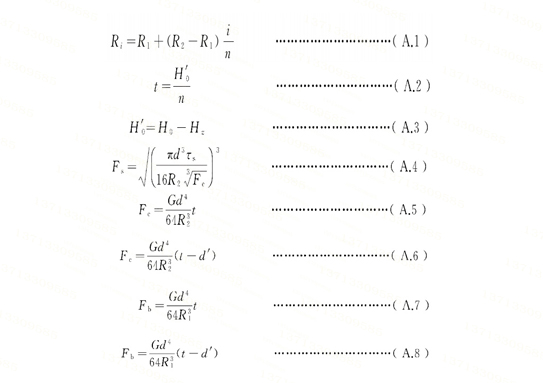

等螺距截锥螺旋弹簧相关计算公式:
任意有效圆的曲率半径R;根据公式(A.1),其中I-计算从小端开始的任何圆的绕组编号序列。
节距t根据公式(A.2)计算。在公式(A.2)中,截锥螺旋弹簧自由状态下有效环之间的高度根据公式(A.3)计算。在公式中,H,-截锥螺旋弹簧轴承环压力和高度,根据表A.3计算。
根据公式(A.1)计算试验荷载F。
1) 当截锥螺旋弹簧R2-RI>Nd时,根据公式(A.5)计算公式(A.4)中的初始接触载荷Fc。
2) 当截锥螺旋弹簧R2-R
压并负载Fb:
1) 当截锥螺旋弹簧R2-R>Nd时,根据公式(A.7)进行计算。
2) 当截锥螺旋弹簧(A.8)
如需查看全本,可联系客报索要相关资料。
