触摸弹簧的特点与应用范围

来源:弹簧 发布时间:2022-05-21 23:27:21

  触感弹簧在日常生活中被广泛使用。触摸感应弹簧是指电容式和单片机触摸屏电器专用的弹簧按键。触摸弹簧也称为触摸感应弹簧、按键弹簧和接触弹簧。其不锈钢丝等材质有,秦碳钢丝、低碳钢丝、高碳钢丝、锰钢丝、镍丝、60SizMNA、环保镍、无镍白K镀、直金、底金、银、古铜、古银等。 触控弹簧是指电容式和单片机触摸屏电器专用的弹簧按键。触摸弹簧也可以称为触摸感应弹簧、按键弹簧和接触弹簧。它是传统机械开关的强大电容感应替代方案。使用伸缩式触控按键,无需更换外壳模具即可实现触控按键控制产品,触控灵敏度也非常好。



  由于其出色的灵敏度,触摸弹簧具有广泛的适用性。在日常生活中,我们可以看到电磁炉、光波炉、电烤盘、消毒柜、抽油烟机、热水器、取暖器、洗菜机、点钞机、按摩器、电烤箱、电子酒柜、饮水机等

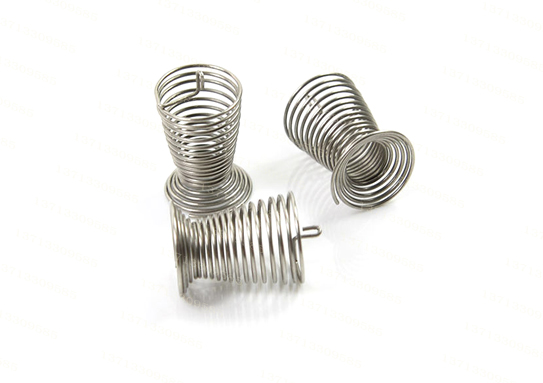

触摸弹簧

  (1) 使用弹簧构建电容电感 电容感应是传统机械开关的强大替代方案。但是,在某些应用中,印刷电路板不能直接放在覆盖层下面,印刷电路板也不能与设备外壳连接。此类应用包括家用电器,如炉灶、洗衣机、冰箱、微波炉,以及各种车辆电子设备,如收音机、电视调谐器、控制面板和座椅上的乘员检测系统。金属弹簧传感器——可替代固态电导率传感器,使PCB的位置远离覆盖层,在强烈振动或温度急剧变化的工作条件下提供可靠的传感器连接。此外,弹簧还可以提供其他功能,如背光、熔合机械和电容式按键。



  (2)为了确定弹簧的最佳物理尺寸,将根据其高度、直径、弹簧线材粗细等参数对FTC的相关性进行建模。当手指放在传感器上时,弹簧和固态电导传感器的灵敏度是一样的。当手指位置稍微偏离传感器中心时,两个传感器的灵敏度都会下降,但弹簧传感器的灵敏度略强于电导传感器。当手指位置发生偏差时,弹簧传感器上的强信号是弹簧传感器的一大优势,尤其是在滑块应用中),这一优势更加明显。如果涂层厚度在2mm以上,弹簧传感器的灵敏度会更高。弹簧的物理尺寸更适合获得最佳电容特性。



  (3)接触弹簧的高度应在5mm以上。超出这个范围,灵敏度不会随着弹簧高度的增加而增加,但不会导致性能下降。因此,电路板与覆盖层之间的距离可以根据需要相应延长。如果弹簧高度小于5mm,会影响弹性、灵敏度和侧向灵敏度等特性。对于 4mm 厚的涂层,为了获得最佳的弹簧灵敏度,弹簧的直径不应小于 10mm。在某些情况下,如果弹簧的灵敏度相对于所选的覆盖层足够,可以选择直径较小的弹簧。当FTC的变化范围仅为百分之一皮法时,弹簧线的粗细对电容特性的影响不大。因此,弹簧钢丝的粗细应根据弹簧所需的强度来确定。一般来说,弹簧丝的粗细应该在0.3到1.5毫米之间。根据仿真的中间结果,弹簧电感的电容一般大于相同直径的固态电导电感。采用CSD法时,可通过保护电极进行补偿。

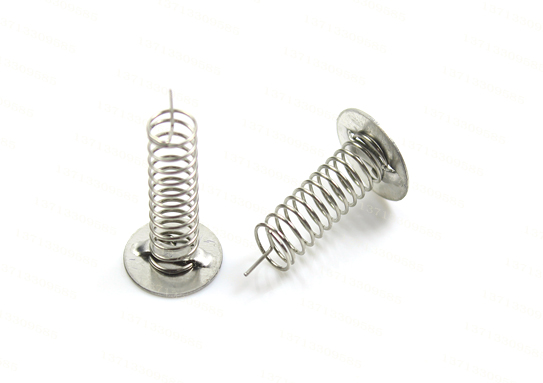

触摸弹簧

  PCB上安装触摸弹簧,由于弹簧侧面灵敏度高,要求相邻弹簧电感之间的距离尽量远,以免误检测。如果传感器间距小,可以加一个对比层。弹簧感应面积的要求与t相同实心按钮软管。如果覆盖层较厚,弹簧直径至少要大于覆盖层厚度的2到3倍,PCB与覆盖层的距离必须在5mm以上。不要在弹簧下方放置实心接地,因为这会增加弹簧焊接的复杂性并增加电感的原生电容。



  弹簧还可以用来开发更多的附加功能,包括:使用背光传感器通常需要背光。使用弹簧作为电感器,可将 LED 置于内部,实现前面板均匀照明。可以实现两种背光照明:第一种是安装在板子上部的LED可以提供漫射背光效果,第二种是安装在板子下部的LED可以向上发光通过开口,从而达到聚光灯的效果。大范围散射光适用于前面板图标的背光设计,而窄聚光适用于状态指示灯的设计。双色 LED 非常适合许多需要背光和按钮状态指示的应用。触摸此按钮只能触发传感器,而按下此按钮将同时触发传感器和机械按钮。这种情况下,只有在传感器工作时,才能提供背光、提示等准备动作。只有同时触发两个按钮时才能执行最终动作。例如,在GPS导航系统中,触摸按键只显示提示信息,只能通过按键进行操作。
