圆锥螺旋压缩弹簧的设计公差

　　锥形螺旋压缩弹簧的设计公差按GB/T 30817-2014标准执行。该标准有三个公差等级，可根据需要选择。应注意，要求的公差精度越高，生产成本越高。因此，应选择最合适的，而不是精度最高的。

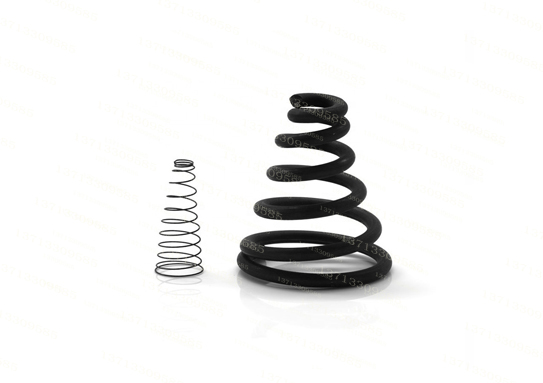

锥形弹簧

　　小端内径　　

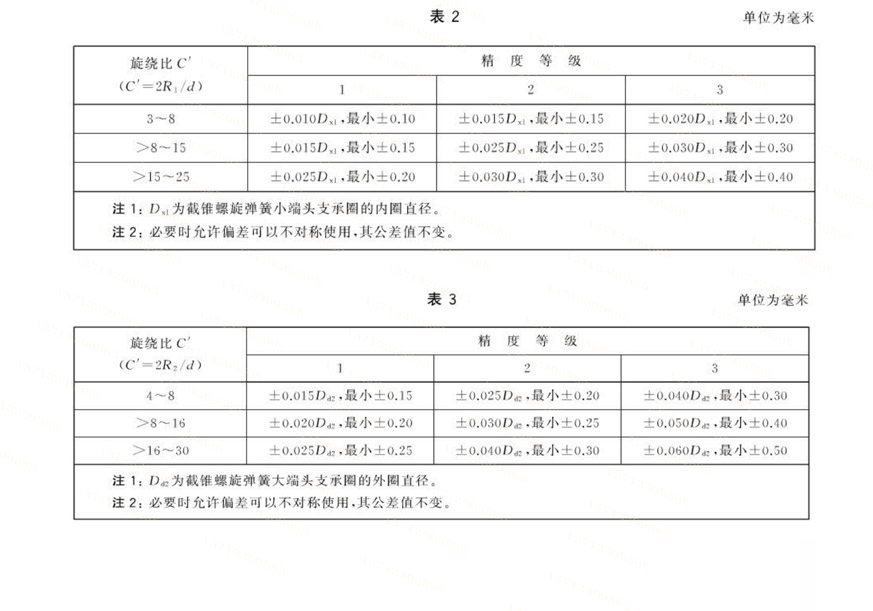

　　以小端R为半径，等圆0.75圈及以上的截锥螺旋弹簧，小端支承环内径的允许偏差应符合表2的规定。以小端R为半径起点，形成阿基米德螺旋线圈的截锥螺旋弹簧。小端支撑环内径的允许偏差如表2所示。支撑环内径尺寸按2R，-d计算。

　　大端外径　　

　　以大端R为半径，等圆0.75圈及以上的截锥螺旋弹簧，大端支承环外径的允许偏差符合表3的规定，大端R为半径起点形成的阿基米德螺旋的截锥螺旋弹簧。大端支承环外径允许偏差见表3，支承环外径按2R、+d计算。

　　自由高度　　

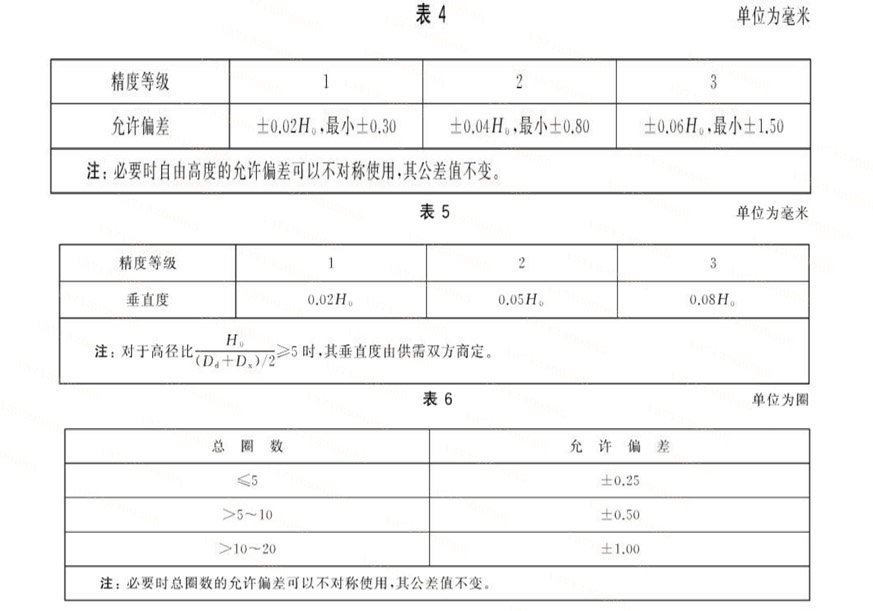

　　自由高度H的允许偏差符合表4的规定。当截锥螺旋弹簧有负载要求时，自由高度的偏差作为参考。

　　垂直度　　

　　两端磨平或大端面磨平的截锥螺旋弹簧。在自由状态下，截锥螺旋弹簧小端环外圆元素线与大端支承面的垂直度应符合表5的规定。未评估两端未研磨的截锥螺旋弹簧的垂直度，必要时由供需双方协商。

　　平行度　　

　　如有特殊需要，截锥螺旋弹簧两端与地面的平行度偏差由供需双方协商。

　　总圈数　　

　　截锥螺旋弹簧的总转数n，允许偏差符合表6的规定。当有负载要求时，总转数用作参考。如有特殊要求，由双方协商解决。

　　螺距　　

　　等螺距截锥螺旋弹簧的螺距仅供制造时参考，不作为验收依据。

　　螺旋角　　

　　等螺旋角截锥螺旋弹簧的螺旋角a供制造时参考。当图纸中需要标记时，可将其转换为沥青进行标记，但不作为验收依据。
